Czwórniki kielichowe Socket Weld (SW)
Czwórnik kielichowy socket weld ( SW ) pozwala łączyć instalacje w pionie i poziomie. Jest wysokociśnieniowy, dlatego gwarantuje trwałość i nierozerwalność. Ponadto jest dostępny w poniższych opcjach:
- czwórniki kielichowe równoprzelotowe
- czwórniki kielichowe redukcyjne
- materiał: stal węglowa SA 105 (odpowiednik P235GH, P265GH), stal węglowa do niskich temperatur (do -50 stop). A350 LF2 CL.1 (odpowienik P355GH, S355J2, P355NH)
- materiał: stal nierdzewna 304 / SA A182 / F304/L / TP304 / TP304L / A312 / 1.4301 / 1.4404 / 316 / SA A182 / F316L / F321 / F347 /
- klasa ciśnieniowa: 3000 / 6000 / 9000
- ciśnienie: 206,8 bar / 413,7 bar / 620,6 bar
- wykonanie wg: ASME B16.11
- towar z atestami 3.1
- pochodzenie: Unia Europejska
Poniżej dostępne wymiary:
Czwórnik kielichowy SW – klasa ciśnieniowa 3000
| Rozmiar | B [mm] | D [mm] | C* [mm] | G Min. [mm] | J Min. [mm] | A [mm] | A (tolerancja) | Waga [kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Avg. | ||||||
| 1/8'' | 10.8 | 11.2 | 6.1 | 7.6 | 3.18 | 3.18 | 2.41 | 9.5 | 11.0 | 1.0 | 0.205 |
| 1/4'' | 14.2 | 14.6 | 8.5 | 10.0 | 3.30 | 3.78 | 3.02 | 9.5 | 11.0 | 1.0 | 0.205 |
| 3/8'' | 17.6 | 18.0 | 11.8 | 13.3 | 3.50 | 4.01 | 3.20 | 9.5 | 13.5 | 1.5 | 0.235 |
| 1/2'' | 21.8 | 22.2 | 15.0 | 16.6 | 4.09 | 4.67 | 3.73 | 9.5 | 15.5 | 1.5 | 0.450 |
| 3/4'' | 27.2 | 27.6 | 20.2 | 21.7 | 4.27 | 4.90 | 3.91 | 12.5 | 19.0 | 1.5 | 0.610 |
| 1'' | 33.9 | 34.3 | 25.9 | 27.4 | 4.98 | 5.69 | 4.55 | 12.5 | 22.5 | 2.0 | 0.900 |
| 1 1/4'' | 42.7 | 43.1 | 34.3 | 35.8 | 5.28 | 6.07 | 4.85 | 12.5 | 27.0 | 2.0 | 1.270 |
| 1 1/2'' | 48.8 | 49.2 | 40.1 | 41.6 | 5.54 | 6.35 | 5.08 | 12.5 | 32.0 | 2.0 | 1.700 |
| 2'' | 61.2 | 61.7 | 51.7 | 53.3 | 6.04 | 6.93 | 5.54 | 16.0 | 38.0 | 2.0 | 2.450 |
| 2 1/2'' | 73.9 | 74.4 | 61.2 | 64.2 | 7.67 | 8.76 | 7.01 | 16.0 | 41.0 | 2.5 | 4.900 |
| 3'' | 89.8 | 90.3 | 76.4 | 79.4 | 8.30 | 9.52 | 7.62 | 16.0 | 57.0 | 2.5 | 8.150 |
| 4'' | 115.2 | 115.7 | 100.7 | 103.8 | 9.35 | 10.69 | 8.56 | 19.0 | 66.5 | 2.5 | 13.000 |
Czwórnik kielichowy SW – klasa ciśnieniowa 6000
Rozmiar B [mm] D [mm] C* [mm] G Min. [mm] J Min. [mm] A [mm] A (tolerancja) Waga [kg]
Min. Max. Min. Max. Min. Avg.
1/8'' 10.8 11.2 3.2 4.8 3.43 3.96 3.15 9.5 11.0 1.0 0.230
1/4'' 14.2 14.6 5.6 7.1 4.01 4.60 3.68 9.5 13.5 1.0 0.285
3/8'' 17.6 18.0 8.4 9.9 4.37 5.03 4.01 9.5 15.5 1.5 0.570
1/2'' 21.8 22.2 11.0 12.5 5.18 5.97 4.78 9.5 19.0 1.5 0.650
3/4'' 27.2 27.6 14.8 16.3 6.04 6.96 5.56 12.5 22.5 1.5 1.060
1'' 33.9 34.3 19.9 21.5 6.93 7.92 6.35 12.5 27.0 2.0 1.550
1 1/4'' 42.7 43.1 28.7 30.2 6.93 7.92 6.35 12.5 32.0 2.0 2.200
1 1/2'' 48.8 49.2 33.2 34.7 7.80 7.80 7.14 12.5 38.0 2.0 2.420
2'' 61.2 61.7 42.1 43.6 9.50 9.50 8.74 16.0 41.0 2.0 5.050
Czwórnik kielichowy SW – klasa ciśnieniowa 9000
Rozmiar B [mm] D [mm] C* [mm] G Min. [mm] J Min. [mm] A [mm] A (tolerancja) Waga [kg]
Min. Max. Min. Max. Min. Avg.
1/2'' 21.8 22.2 11.0 12.5 8.18 9.35 4.78 9.5 19.0 1.5 1.270
3/4'' 27.2 27.6 14.8 16.3 8.56 9.78 5.56 12.5 22.5 1.5 1.875
1'' 33.9 34.3 19.9 21.5 9.96 11.38 6.35 12.5 27.0 2.0 2.770
1 1/4'' 42.7 43.1 28.7 30.2 10.62 12.14 6.35 12.5 32.0 2.0 3.950
1 1/2'' 48.8 49.2 33.2 34.7 11.12 12.70 7.14 12.5 38.0 2.0 4.560
2'' 61.2 61.7 42.1 43.6 12.12 13.84 8.74 16.0 41.0 2.0 10.000
Kształtki kielichowe Socket Weld (SW) należą do grupy „złączek wysokociśnieniowych”, gdzie rura jest spawana we wpuście (kieszeni). Kieszeń zespawana z rurą tworzą szczelną strukturę instalacji, dlatego system Socket Weld (SW) gwarantuje bezpieczeństwo, trwałość oraz nierozerwalność instalacji. Ponadto dzięki kształtkom SW łatwo możemy dobrać ciśnienie instalacji. Godne uwagi jest, że każda kształtka ma wybity rozmiar, gatunek, wytop oraz klasę ciśnieniową. Wszystkie kształtki SW posiadają atesty 3.1.
Przykładowe towary:
Cross 1″ SW ASME B16.11 3000 lbs 304L
Czwórnik 1/2” A105 socked weld 3000 lbs
Czwórnik kielichowy 3/4” 304L SW socked weld
W naszej ofercie posiadamy szeroką gamę kształtek kielichowych. Dlatego jeżeli masz pytania, skontaktuj się z nami. Napisz do nas na email: biuro@polberis.pl lub zadzwoń tel. 632614202
Podobnie jak inne kształtki kielichowe czwórnik kielichowy socket weld możesz kupić tutaj >

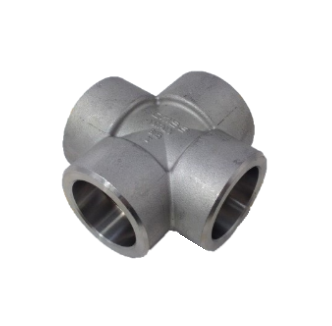

Zdjęcia produktu
